成像色度计

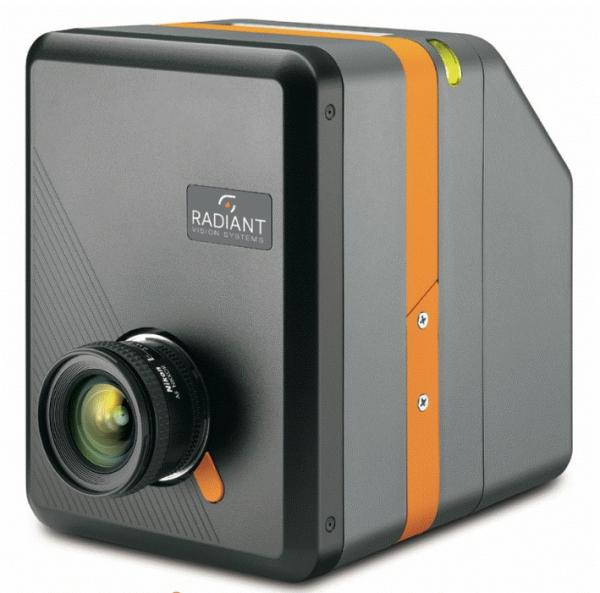

商品型號: ProMetric® I
快速且精確的高分辨率成像色度計
ProMetric I系列成像色度計專門針對量產顯示器、背光组件、光源和設備组件等產品的檢測需求而設計。其採用基于標準 CIE 色彩匹配功能的三刺激濾光片技術，為實驗室測試和生產级檢測提供高度精確的色度和亮度测量。
ProMetric I系列產品採用科學級圖像傳感器設計，有一系列高分辨率型號可供選擇。這些傳感器可對顯示器 (LCD, OLED) 進行像素级測量，對背光键盤和面板進行字符間和字符内亮度的測量，以及對光源或大型LED 陣列中LED的亮色度進行高精度测量。
商品規格:
|
參數 |
ProMetric I2 |
ProMetric I8 |
ProMetric I16-G |
ProMetric I45 |
ProMetric I61 |
|
主要應用 |
均勻性測試，研發，生產線測試，顯示測試，圖元級測量，色彩校正，先進視覺 |
||||
|
感測器圖元解析度 |
1600 x 1200 |
3296 x 2472 |
5312 x 3032 |
8192 x 5400 |
9568 x 6380 |
|
感測器百萬圖元 |
1.9 |
8.1 |
16.1 |
44.7 |
61.0 |
|
感測器類型 |
CCD |
CCD |
CMOS |
CMOS |
CMOS |
|
系統動態範圍 |
59 dB (1 x 1 binning) |
59 dB (1 x 1 binning) |
70 dB (1 x 1 binning) |
66 dB (1 x 1 binning) |
76 dB (1 x 1 binning) |
|
亮度（最小）* |
0.00001 cd/m2 檢測限值 |
0.00001 cd/m2 檢測限值 |
0.0005 cd/m2 檢測限值 |
0.0001 cd/m2 Limit of Detection |
0.0005 cd/m2 檢測限值 |
|
亮度（最大） |
1010 cd/m2 帶選配的ND濾光片 |
||||
|
系統精度** |
照度 ± 3%; 亮度 (Y) ± 3%; 色座標 (x,y) ± 0.003 |
|
|||
|
短期可重複性* |
照度 ± 0.02%; 亮度 (Y) ± 0.02%; 色座標 (x,y) ± 0.00005 |
||||
|
鏡頭類型 |
電子控制對焦和光圈 |
|
|||
|
可用焦距 |
24, 35, 50, 100, 200 mm |
24, 35, 50, 100, 200 mm |
24, 35, 50, 100 mm |
35, 50, 100 mm |
50, 100, 200 mm |
|
視場 |
24 mm 20° x 15° |
24 mm 38° x 30° |
24 mm 33° x 19° |
35 mm 40° x 27° 50 mm 29° x 19° |
50 mm 40° x 28° |
|
最小測量時間*** |
0.3 秒 - 亮度 |
0.4 秒 - 亮度 |
0.5 秒 - 亮度 |
0.7 秒 - 亮度 |
0.6 秒 - 亮度 |
|
空間測量功能 |
亮度、輻射度、照度、輻射照度、發光強度、輻射強度、CIE 色座標、L*a*b* 色標、相關色溫 (CCT)、主波長 |
|
|||
|
單位 |
英尺朗伯、 cd/m2、nit、W/sr/m2、英尺燭光、勒克斯、勒克斯-秒、W/m2、 W-/m2、坎德拉、W/sr. CIE (x, y)和(u’, v’)、開爾文(CCT) |
||||
|
通信介面 |
乙太網 100/1000, USB 2.0 |
乙太網 100/1000, USB 2.0 |
乙太網 1000 |
10千兆乙太網 (10 GigE) |
10千兆乙太網 (10 GigE) |
|
電源 |
100-240 V, 50-60 Hz, 140 W |
100-240 V, 50-60 Hz, 140 W |
100-240 V, 50-60 Hz, 60 W |
100-240 V, 50-60 Hz, 140 W |
100-240 V, 50-60 Hz, 140 W |
|
LCD 觸控式螢幕 |
解析度: 800 x 600; 對角線: 125 mm |
|
|||
|
尺寸（高 x 寬 x 深） |
238 mm x 181 mm x 230 mm |
||||
|
重量 |
4.9 kg |
4.9 kg |
4.6 kg |
4.9 kg |
4.6 kg |
|
工作溫度 |
0 - 30° C |
0 - 30° C |
5 - 35° C |
15 - 35° C |
5 - 35° C |
|
工作濕度 |
20 - 70% 非冷凝 |
|
|||
* 基於 100 x 100 圖元的虛擬探測器尺寸。
** 基於標準 A 光源或用戶對特定光譜的校準。基於 100 x 100 圖元 的虛擬探測器尺寸，以及最短10ms的曝光時間。
***基於100 cd/m2，使用乙太網通信。
規格若有更改，恕不另行通知。
系統規格
- Intel® Core™ i7-8086 CPU @ 4.00 GHz
- 32 GB 記憶體
系統要求：
- Windows® 10, 64 位專業版
- 乙太網埠 100/1000 或 USB 2.0 介面(I2, I8, and I29)
- 乙太網埠 1000 (I16-G)
- 桌上型電腦: PCI-E x8 通道插槽 (I61)
- 筆記型電腦：雷電 3 埠(I61)
