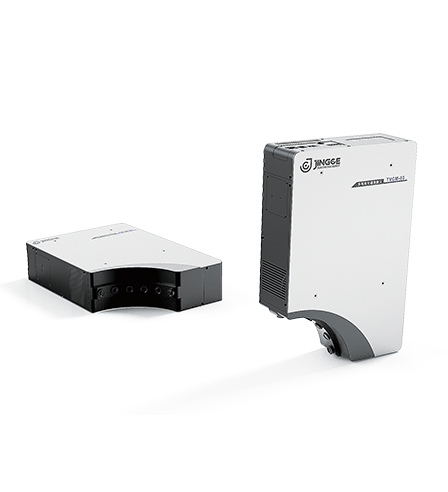

GI-TVCM 多視角光譜測量儀系列
GI-VAM 成像式視角測量系列
主要用途
運用優於僅限濾光片的分光技術，不受濾光片匹配的影響；六個視角光路集成到一個模組中，用於對顯示器進行高速和準確的光譜測量。
產品優點
• 多角度測量點都是同一位置
先進的結構設計以及加工工藝確保每個角度測量點都是同一位置。
• 高速率資料傳輸
內部採用高速資料匯流排，速率是 GigE 介面 20 倍，有效減少資料傳輸時間，即時影像，即時測量。
多視角光譜測量，色偏測量，Gamma 測量。
• 智慧硬體架構
採用 FPGA+GPU 的智慧處理架構，可獨立於 PC工作 。
• 高精度測定
針對測量速度測量精度進行優化，實現不同視角的高精度光譜測定。
商品規格:
|
參數 |
GI-TVCM-03A |
GI-TVCM-03S |
GI-TVCM-03D |
GI-TVCM-03P |
|
成像解析度 |
6276×4210 |
|||
|
感測器類型 |
CMOS/CCD |
|||
|
系統動態範圍 |
76dB(1×1 binning) |
|||
|
測量角度 |
0°，15°，30°，45°，60°，75° |
0°，15°，30°，45°，60°，70°， 75°，80°，85° |
-60°，-45°，-30°， -15°，0°，15°，30°，45°，60° |
平面九點 |
|
亮度— 最小值 |
0.005 cd/m² |
|||
|
亮度 — 最大值 |
10000 cd/m² |
|||
|
系統精度 * |
亮度（Y） ±8%(0.005 ～ 0.05cd/m²）±4%(0.05-0.5cd/m²）±3%(0.5-100cd/ m²）±2%(100-10000cd/ m²) |
|||
|
色度精度 * |
色座標（x,y） ±0.006(0.005 ～ 0.05cd/m²）±0.003(0.05-0.5cd/m²）±0.003(0.5-100cd/ m²）±0.002(100-10000cd/m²) |
|||
|
亮度短期可 重複性 * |
亮度（Y） ±8%(0.005 ～ 0.05cd/m²）±1%(0.05-0.5cd/m²）±0.5%(0.5-100cd/ m²）±0.2%(100-10000cd/ m²) |
|||
|
色度短期可 重複性 * |
色座標（x,y） ±0.006(0.005 ～ 0.05cd/m²）±0.002(0.05-0.5cd/m²）±0.001(0.5-100cd/ m²）±0.0005(100-10000cd/ m²) |
|||
|
最短測量時間（針對 100cd/m²） |
0.3s |
|||
|
空間測量功能（單位） |
亮度 (nit)、輻射度 (W/sr/m²)、照度 (lux)、輻照度 (W/m²)、發光強度 (cd)、輻照強度 (W/sr/m²) |
|||
|
測量光斑尺寸 |
Φ5mm（0°角，100mm 測量） |
Φ3mm（0°角，110mm 測量） |
||
|
工作距離 |
100mm |
110mm |
||
|
製冷方式 |
半導體 TEC 製冷 |
|||
|
通信介面 |
GigE、USB 3.0、SFP+ |
|||
|
最大重量 |
3kg |
|||
|
工作溫度 |
0~40° C |
|||
|
工作🗎度 |
20~70%（非冷凝） |
|||
商品特點:
產品功能描述
運用優於基於濾光片的分光技術，不受濾光片匹配的影響；六個視角光路集成到一個模組中，用於對顯示器進行高速和準確的光譜測量。
功能應用展示
- 多角度色偏檢測
- Gamma測量
應用終端
- 發光體，行業不受限制
- 視角分析及色差測量
應用場景
- 視角分析及色差測量
- 色偏檢查
·Gamma測量

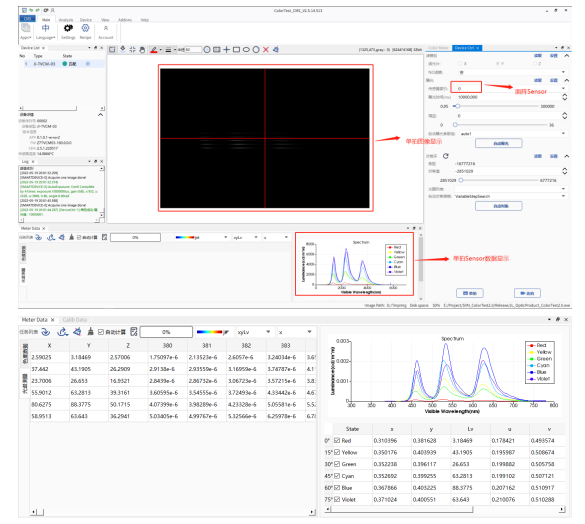

配套軟體
|
